土圧式シールド工事用設備

切羽の安定を支える土砂搬送システム

土圧式シールド工法の切羽の安定は、掘削土砂の搬送システムと密接に関係しています。 当社で開発した、ロータリーポンプは一次搬送設備として切羽土圧と連動させて、掘削土量のコントロールが容易にでき、 また止水性に優れ土圧シールドの安定施工に寄与しております。 地山に適合した加泥材の使用により、シルト、粘土層から砂層まで適応できます。

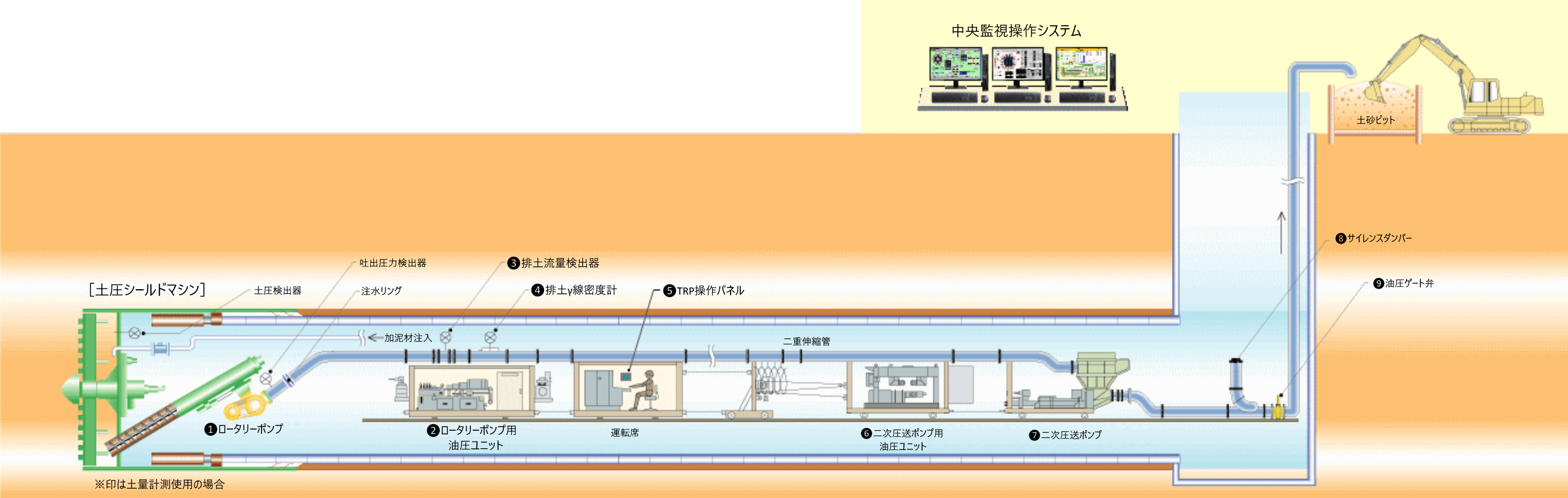

土圧式シールドの主要設備

●中央監視操作システム（遠隔操作システム、掘進管理システム）　●ロータリーポンプ（一次圧送）　●土砂圧送ポンプ（二次圧送）　●サイレンスダンパー ●裏込プラント・注入設備　●加泥プラント・注入設備　●固化材設備

Scroll→

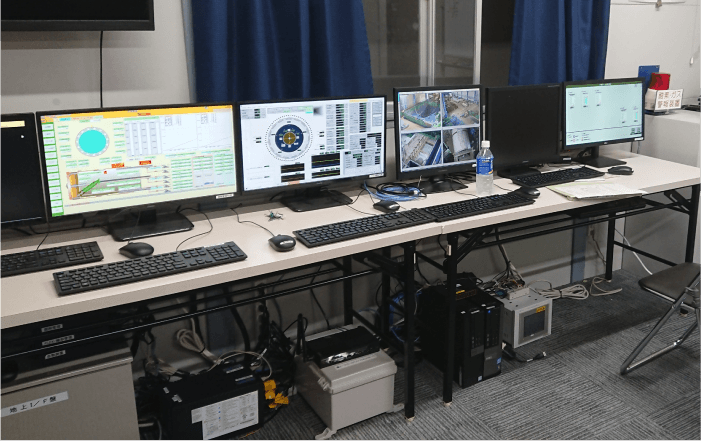

中央監視操作システム　遠隔操作システム、掘進管理システム

パソコンシステムを駆使し各設備をリアルタイムで遠隔監視・集中操作できます。
工事に合わせたカスタマイズが可能です。

流体輸送設備

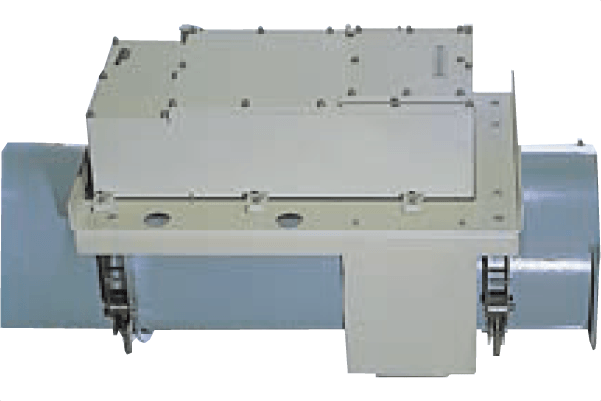

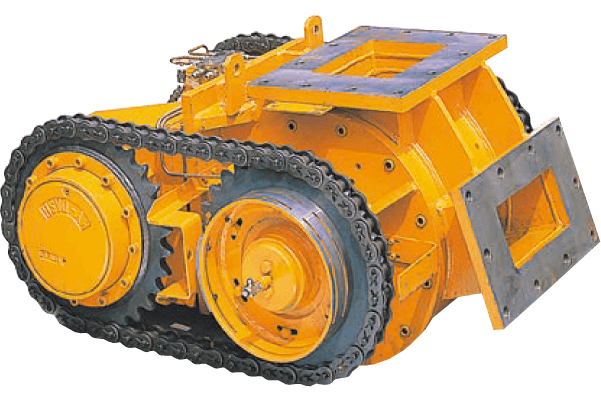

• 1.ロータリーポンプ



  スクリュの排土口に設置する一次圧送ポンプです
  スクリュ回転速度に連動して回転速度が変化します

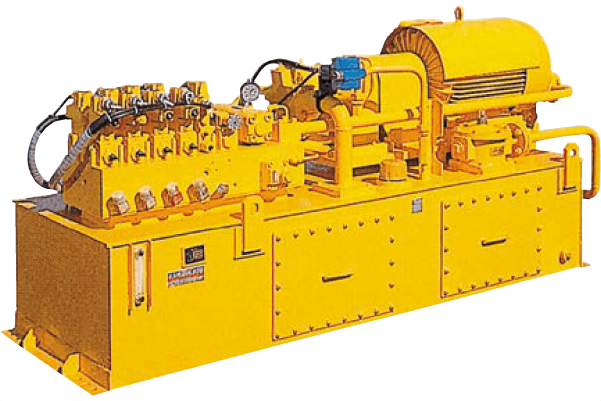

• 2.ロータリーポンプ油圧ユニット

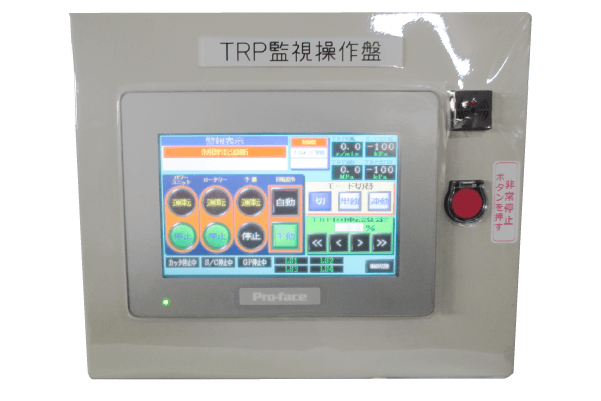

• 3.TRP操作パネル



  小型タッチパネルで操作します

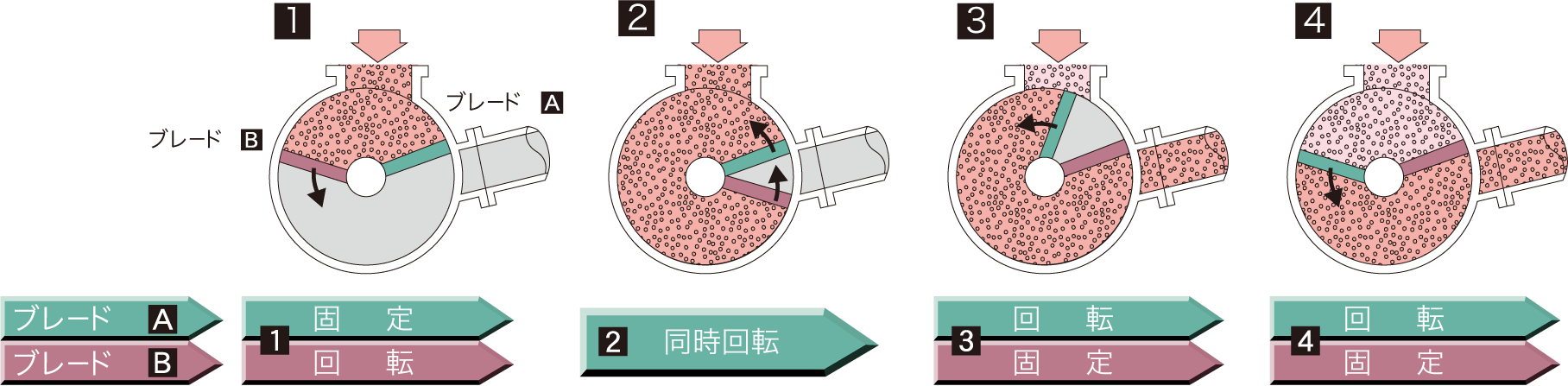

ロータリーポンプ動作機構

本機は、ケーシング内部の2枚の独立したブレード（羽根）をローラーチェーンを介して、2台の油圧モーターで交互に（或いは、同時に）回転させます。切羽に向って右側の油圧モーターは、ローラーチェーン、チェーンスプロケット、駆動軸を介して、ケーシング内のブレードAを回転させ、同じく左側の油圧モーターはブレードを回転させ土砂を圧送します。　　

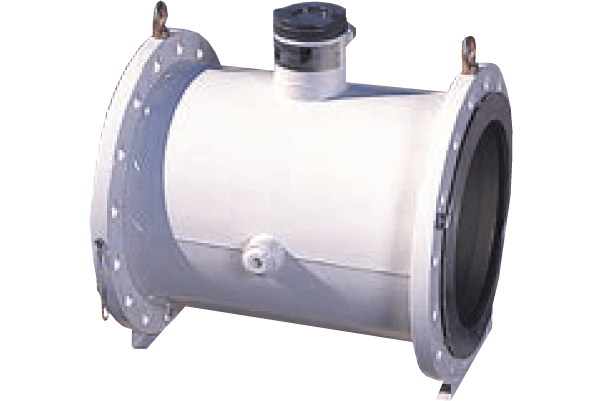

• 3.排土流量検出器



• 5.排土密度検出器

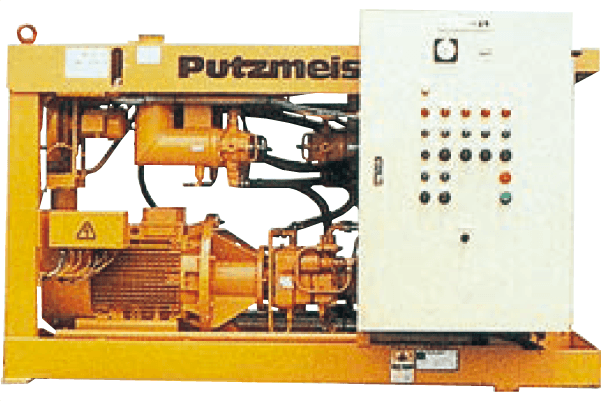

• 6.二次圧送ポンプ油圧ユニット

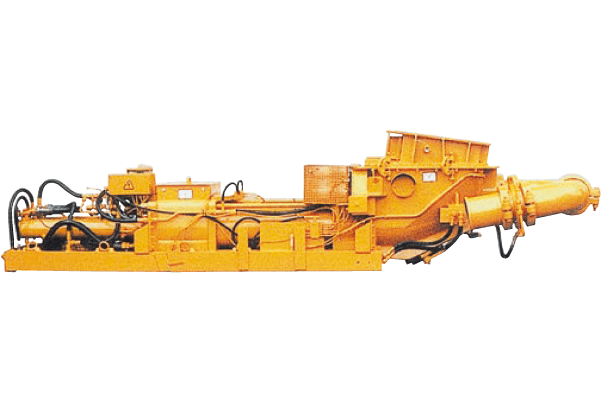

• 7.二次圧送ポンプ



  排土を地上へピストン輸送します

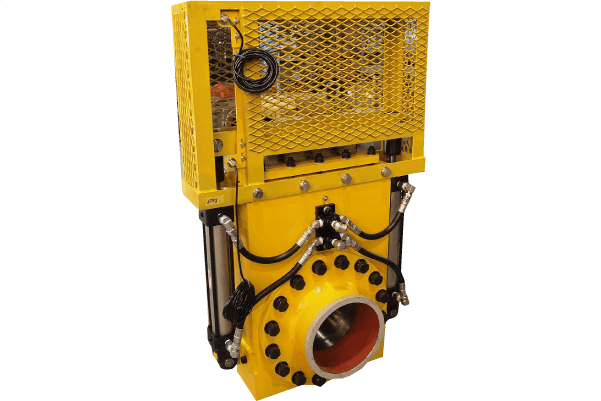

• 8.油圧ゲート弁



  立坑下に設置し停止時の排土逆流を防止します

• 9.サイレンスダンパー



  圧送時に発生する衝撃音を緩和します
